Alunno: Nuzzo Domenico III A° “Sirio”
RELAZIONE DI ELETTRONICA N° 2 19/10/2009
VERIFICARE SPERIMENTALMENTE IL
FUNZIONAMENTO DELLE PORTE LOGICHE OR AND E NOT PRESENTI NEL “MINILAB” IN
DOTAZIONE.
v
La prima prova è stata svolta per collaudare
l’effettivo funzionamento della porta OR.
La porta OR segue la seguente legge: l’uscita si trova al livello logico 1 quando almeno uno degli ingressi si trova al livello logico 1.
PORTA
OR N°1
Rappresentazione Grafica Tabella di Verità
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
Dopo avere
fornito alcune informazioni fondamentali sulla porta logica OR possiamo passare
alla verifica pratica di quanto appena detto.
Per
verificare il funzionamento della porta logica OR abbiamo avuto bisogno della
seguente attrezzatura:
Ø
N° 1
Minilab (E’ un dispositivo composto da tutte le porte logiche.Esse si possono
collegare e combinare tra loro. I vari diodi montati nella parte frontale forniscono
i risultati delle porte logiche e quindi si accendono quando la condizione è
vera.).
Ø
Alcuni
fili per il collegamento

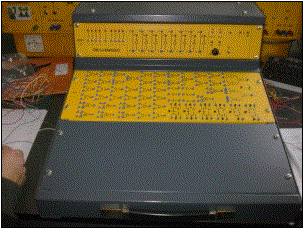

(Foto:
Il MINILAB)
Una volta effettuati tutti i collegamenti tra la porta logica OR del minilab ed il diodo, alimentando il minilab possiamo notare il corretto funzionamento della porta logica ricavandone inoltre la tabella di verità seguente :
|
A (p) |
B (p) |
Y (p) |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
Dove abbiamo indicato con A (p) l’ entrata A (prova), con B (p) l’ entrata B (prova) e con Y (p) l’ uscita Y (prova).
RISULTATI E CONSIDERAZIONI:
Avendo una tabella di verità identica a quella studiata teoricamente è dimostrato il funzionamento corretto della porta logica OR presente sul minilab.
Pertanto la prova è superata.
v
La seconda prova è stata svolta per collaudare
l’effettivo funzionamento della porta AND.
La porta AND segue la seguente legge: l’uscita si trova al livello logico 1 quando tutti gli ingressi si trovano al livello logico 1.
PORTA
AND N°2
Rappresentazione Grafica Tabella di Verità
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
Dopo avere
fornito alcune informazioni fondamentali sulla porta logica AND possiamo
passare alla verifica pratica di quanto appena detto.
Per
verificare il funzionamento della porta logica AND abbiamo avuto bisogno della
stessa attrezzatura utilizzata per la porta logica OR, solo che dal minilab
utilizzeremo la porta logica AND.

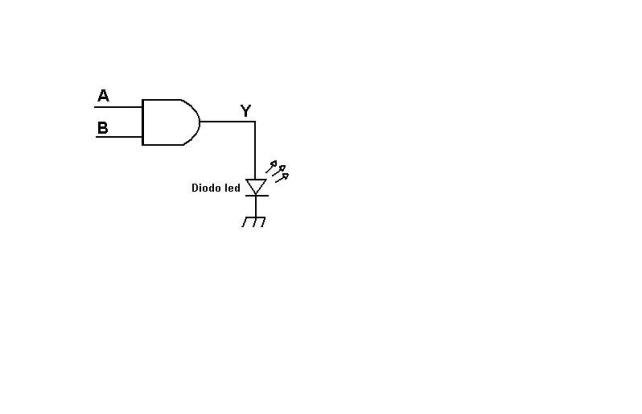

Una volta effettuati tutti i collegamenti tra la porta logica AND del minilab ed il diodo, alimentando il minilab possiamo notare il corretto funzionamento della porta logica ricavandone inoltre la tabella di verità seguente :
|
A (p) |
B (p) |
Y (p) |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
Dove abbiamo indicato con A (p) l’ entrata A (prova), con B (p) l’ entrata B (prova) e con Y (p) l’ uscita Y (prova).
RISULTATI E CONSIDERAZIONI:
Avendo una tabella di verità identica a quella studiata teoricamente è dimostrato il funzionamento corretto della porta logica AND presente sul minilab.
Pertanto la prova è superata.
v
La terza prova
è stata svolta per collaudare l’effettivo funzionamento della porta NOT.
La
porta NOT segue la seguente legge: l’uscita si trova al livello logico opposto
a quello dell’ ingresso.
PORTA NOT N°3
Rappresentazione Grafica Tabella di Verità
|
A |
Y |
|
0 |
1 |
|
1 |
0 |
Dopo avere fornito alcune informazioni fondamentali
sulla porta logica NOT possiamo passare alla verifica pratica di quanto appena
detto.
Per verificare il funzionamento della porta logica NOT
abbiamo avuto bisogno della stessa attrezzatura utilizzata per la porta logica
OR e AND, solo che dal minilab utilizzeremo la porta logica NOT.

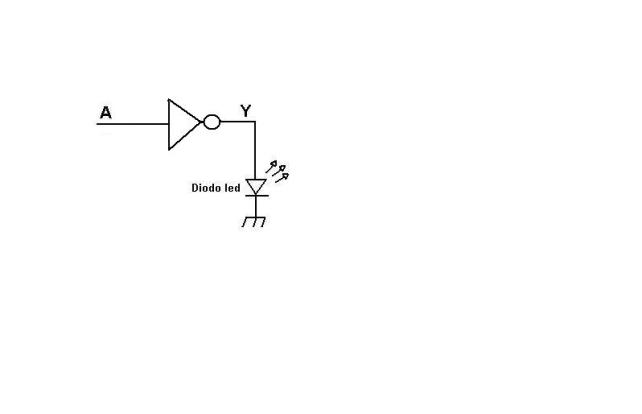

Una volta effettuati tutti i collegamenti tra la porta logica NOT del minilab ed il diodo, alimentando il minilab possiamo notare il corretto funzionamento della porta logica ricavandone inoltre la tabella di verità seguente :
|
A (p) |
Y (p) |
|
0 |
1 |
|
1 |
0 |
Dove abbiamo indicato con A (p) l’ entrata A (prova), e con Y (p) l’ uscita Y (prova).
RISULTATI E CONSIDERAZIONI:
Avendo una tabella di verità identica a quella studiata teoricamente è dimostrato il funzionamento corretto della porta logica NOT presente sul minilab.
Pertanto la prova è superata.
