Relazione N. 8 Del 15/02/2010 |
|
LABORATORIO DI ELETTRONICA |
Alunno: Nuzzo Domenico III A° “Sirio”
VERIFICARE SPERIMENTALMENTE IL
FUNZIONAMENTO DI UN DECODIFICATORE A CODICE BCD COLLEGATO A UN
DISPLAY A CATODO COMUNE
Prima di analizzare la verifica sperimentale in laboratorio è opportuno spiegare il funzionamento dei principali componenti che abbiamo utilizzato:
· Il display a sette segmenti a catodo comune.
· Il decodificatore (contenuto nell’ integrato 74LS47).

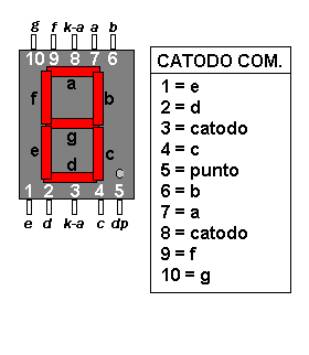

Il display a sette segmenti a catodo comune è un dispositivo in grado di visualizzare tutti i numeri decimali dallo zero a nove.
Si chiama “a sette elementi” perché le varie cifre, vengono composte "accendendo" dei segmenti luminosi, che non sono altro che dei normali led disposti in un certo modo come in figura.
Il display è composto da 10 piedini. I piedini servono a
far arrivare tensione ai vari led così da poterli accendere per creare e
ottenere il numero desiderato.
Mentre il piedino comune è
il catodo (piedino K/A) che può essere sia che occorre collegarlo a massa.
Come si
vede, ogni segmento è identificato tramite una lettera da “a” fino a
“g”;
con un display di questo tipo, occorre collegare a massa il piedino CC (catodo
comune) e far pervenire una tensione positiva ai piedini corrispondenti ai
segmenti da accendere.
Il decodificatore (decoder) è un circuito logico, che trasforma dal sistema binario (codice BCD) nel sistema decimale (codice DEC).
In definitiva il decodificatore riesce a decodificare un numero da binario a decimale.

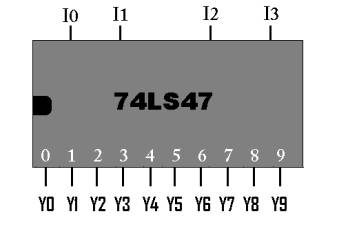

Un integrato che mi codifica le cifre del sistema BCD al decimale è il 74LS47.
.
Procederemo solo ora
a risolvere il problema in modo pratico:
L’esperienza di laboratorio è stata anticipata dal disegno in modo da acquisire manualità ed esperienza con i programmi necessari per disegnare e progettare circuiti elettronici:

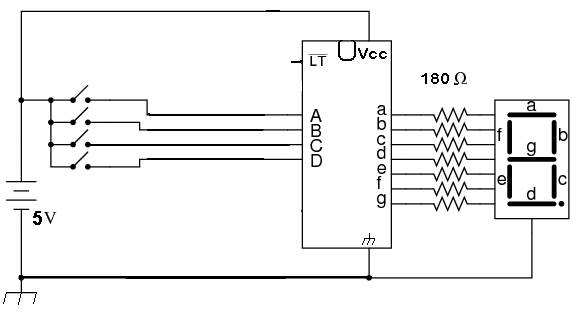

Rappresentazione grafica del circuito montato :
Come possiamo osservare dal disegno rappresentante il circuito ci sono 4 interruttori che ci permetteranno di fare arrivare la tensione all’ ingresso desiderato.
Possiamo inoltre notare come per ogni led c’è in serie un resistore proporzionalmente dimensionato (a 180 Ω).

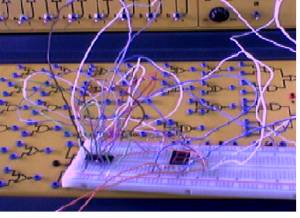

Montaggio del circuito :
Per poter effettuare la prova di laboratorio ci occorre:
Ø N° 1 display
Ø N° 7 resistori da 180 Ω
Ø N° 1 bread-board
Ø Minilab
Ø N° 4 interruttori
Ø N° 1 Pinzetta
Ø Alcuni fili per effettuare i collegamenti
Il montaggio del circuito si è svolto secondo le seguenti fasi:
· Montaggio del display e del circuito integrato sulla bread-board;
· Collegamento dei vari fili sul display e sul circuito integrato;
· Ed infine il positivo ed il negativo della bread-board all’ uscita dell’ alimentazione del minilab.
Durante l’ esperienza di laboratorio abbiamo effettuate diverse prove.
Infatti dopo aver completato il montaggio del circuito abbiamo provato spostando opportunamente gli interruttori tutte le combinazioni per ottenere tutte le cifre del sistema decimale (da 1 a 9).
Rilievo risultati :
Dall’ esperimento eseguito abbiamo potuto verificare la veridicità della seguente tabella di verità:
|
USCITA |
INGRESSI |
|||
|
DISPLAY |
D |
C |
B |
A |
|
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
|
2 |
0 |
0 |
1 |
0 |
|
3 |
0 |
0 |
1 |
1 |
|
4 |
0 |
1 |
0 |
0 |
|
5 |
0 |
1 |
0 |
1 |
|
6 |
0 |
1 |
1 |
0 |
|
7 |
0 |
1 |
1 |
1 |
|
8 |
1 |
0 |
0 |
0 |
|
9 |
1 |
0 |
0 |
1 |
CONCLUSIONI
Abbiamo continuato la prova in questo modo dimostrando che tutti i led del display accendevano correttamente e formando tutti i numeri.
Possiamo affermare pertanto che il circuito montato è funzionante e che la prova è riuscita.
NUZZO Domenico
