RELAZIONE DI ELETTRONICA  N° 1                                              12/10/2009







VERIFICARE SPERIMENTALMENTE LE TENSIONI E LE CORRENTI DEL SEGUENTE CIRCUITO:







Dati Circuito:



G =5 v

R1 = 1000 Ω

R2 = 1000 Ω

R3 = 1000 Ω

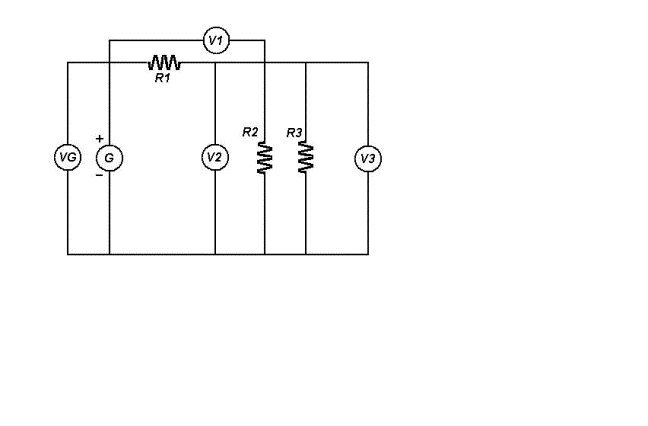

Per poter misurare le tensioni del circuito ci serve un voltmetro da applicare in parallelo rispettivamente ai tre resistori e al generatore di tensione



Una volta acceso il circuito abbiamo misurato i seguenti valori:

G	V1	V2	V3
5,05	3,36	1,68	1,68





Dopo aver calcolato il parallelo di R2 ed R3 ottenendo :

La resistenza totale del circuito sarà:

Applicando la legge di Ohm che ricordiamo qui di seguito:

Di conseguenza facendo le opportune formule inverse otteniamo:



La tensione V1 sarà uguale a





Il valore misurato è attendibile in quanto l ‘errore non supera la tolleranza dei resistori pari al 5 % del loro valore nominale.





Per ottenere il valore  della tensione ai capi del parallelo usando il sistema teorico eseguiamo i seguenti passaggi:









Sapendo che la corrente del parallelo è uguale alla corrente totale.



Il valore misurato è di 1,66 v ed è un valore attendibile in quanto non supera la tolleranza del 5%.

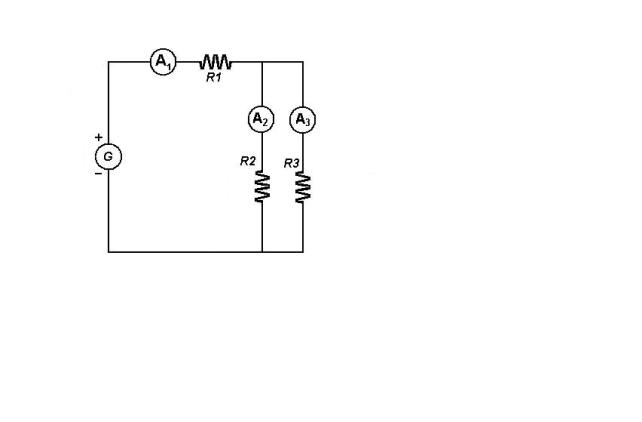

Per misurare le correnti abbiamo utilizzato il seguente circuito elettrico utilizzando solo gli amperometri:





















Acceso il circuito abbiamo rilevato i seguenti valori





Questi valori misurati risultano essere molto attendibili in quanto rientrano nella tolleranza dei resistori del 5%.





CONCLUSIONI:



Possiamo affermare pertanto che i valori rilevati sono tutti molto attendibili in quanto rientrano tutti nei limiti di tolleranza già visti e che la prova è riuscita.
